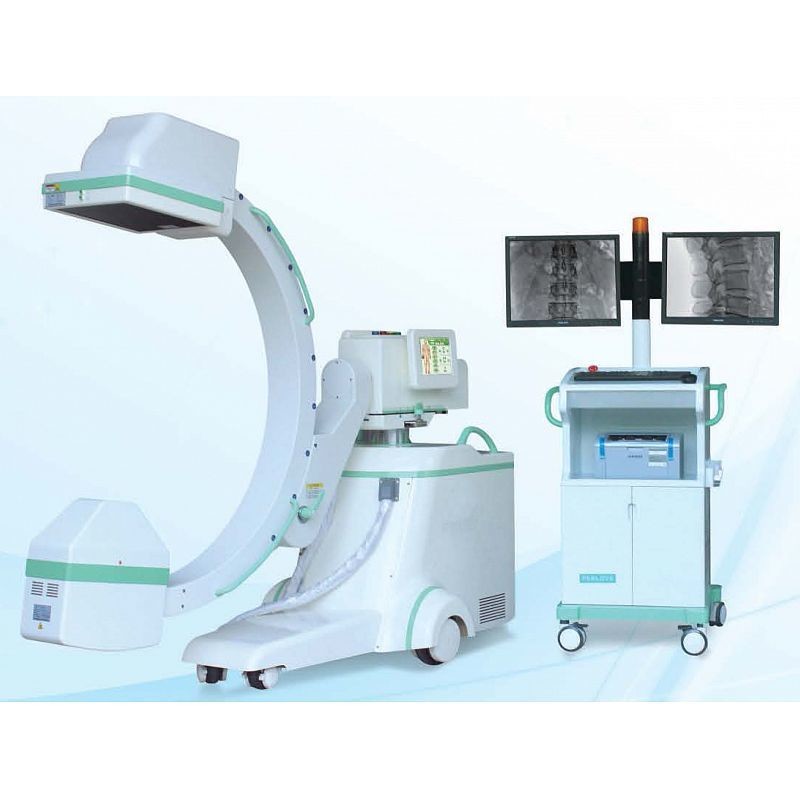

BR-CA1000ระบบ C-arm มือถือดิจิตอลความถี่สูง (Cone Beam CT)
ฉัน.การใช้งาน
เครื่องนี้ถูกนําไปใช้ในส่วนผ่าตัด, การผ่าตัดกระดูก, การผ่าตัดทางเดินปัสสาวะ, การผ่าตัดกระดูกสันหลัง, การผ่าตัดท้อง, การจัดการความเจ็บปวด, หัวใจ, การผ่าตัดทางเดินอาหาร,โรคสะเก็ดเงินและห้องผ่าตัด เป็นต้น.
II.การตั้งค่า
| ไม่ ไม่ | รายการ | จํานวน |
| 1 | เครื่องยนต์ 4 มิติ และฉันโซเซ็นเตอร์ เซ็นฟรีเมนบรอม | 1 |
| 2 | ความถี่สูง&โรงไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าghพลังงานของเครื่องปรับความถี่จําหน่าย | 1 |
| 3 | โตชิบา 9" เครื่องเสริมภาพ 3 สนาม | 1 |
| 4 | พิกเซลแพทย์ MEGA ดิจิตอลกล้องระบบ | 1 |
| 5 | ภาพดิจิตอลระบบการประมวลผล | 1 |
| 6 | 19' เมกะพิกเซล ความละเอียดสูง โมเนอร์ LCD การแพทย์ | 2 |
| 7 | ผงเมล็ดหอมที่นําเข้า | 1 |
| 8 | คอลลิเมเตอร์ปรับไฟฟ้า | 1 |
| 9 | กราฟิกของมนุษย์LCDหน้าจอสัมผัส | 1 |
| 10 | เครื่องควบคุมปริมาตรด้วยมือ | 1 |
| 11 | เครื่องควบคุมมือสําหรับ Mechaการเคลื่อนไหว | 1 |
| 12 | ฟรีมเท้า | 2 |
| 13 | ระบบตั้งตําแหน่ง 3 มิติ | 1 |
| 14 | โปรแกรมขนส่งและแปรรูปภาพ | 1 |
| 15 | Rระบบบํารุงรักษา | 1 |
III.รายละเอียด
| ประเภท | รายการ | เนื้อหาหลัก |
| ประสิทธิภาพไฟฟ้า | เครื่องผลิตรังสีเอ็กซ์ | พลังการออก: 5.0kW ความถี่ของอินเวอร์เตอร์: 60kHz |
| ฟลอโรสโกปีต่อเนื่อง (อัตโนมัติ/มือ) | โลเตจท่อ: 40kVรางวัลการปรับต่อเนื่อง 125kV | |
| กระแสท่อ:0.3mAรางวัล4mA การปรับต่อเนื่อง | ||
| การตรวจฟลูโรสโกปี | โลเตจท่อ:40kVรางวัลการปรับต่อเนื่อง 125kV กระแสท่อ:4.1mAรางวัลการปรับต่อเนื่อง 30mA ความถี่ของกระแทก: 1-10 กรอบ/sการปรับต่อเนื่อง | |
| C-arm Rotation Sequences รังสี | โลเตจท่อ:40kVรางวัลการปรับต่อเนื่อง 125kV กระแสท่อ:4.1mAรางวัลการปรับต่อเนื่อง 15mA จํานวนเรียงเรียง X-ray: 100 frame | |
| รังสี | 40kVรางวัล125kV 100mA 0.01-180mA | |
| ท่อรังสี | โฟกัสอะโนดหมุน | 0.3 / 1.5 มม. |
| ความจุทางความร้อนของอะโนด | 35kJ | |
| ความจุของหลอด | 650kJ | |
| ระบบภาพ | เครื่องเสริมภาพ | TOSHIBA 9" เครื่องเสริมภาพ |
| กล้อง CCD | การแพทย์เมกะพิกเซล กล้องดิจิตอล CCD | |
| มอนิเตอร์ | 19' เมกะพิกเซล ความละเอียดสูง โมเนอร์ LCD การแพทย์ | |
| ระบบประมวลภาพดิจิตอล | โมดูลการเก็บภาพ: ประสบความสําเร็จในกรอบเดียว การสกัดภาพเรียงลําดับ การผ่าน Ethernet ความเร็วสูงสุด - การส่งข้อมูลในเวลาจริง | |
| หน่วยประมวลภาพ: รูปภาพได้รับการรวบรวมหรือเก็บไว้ในโมดูลการประมวลภาพ: การติดป้าย, โซม, การวัด, การแสดงหน้าต่างย่อย, การเล่นต่อเนื่อง | ||
| โมดูลรายงาน: การปรับปรุงรูปแบบรายงาน ให้มีเนื้อหาที่หลากหลาย การเขียนรายงานที่ง่ายต่อผู้ใช้งาน การพิมพ์รายงาน | ||
| โมดูลพิมพ์ฟิล์ม: ติดตาม Dicom Medical ความสามารถในการทําลายและพิมพ์หนัง | ||
| การประมวลภาพ 3D: 1) ลําดับ การสร้างภาพใหม่: วิ่ง 3D การสร้างภาพใหม่หลังจาก การเก็บข้อมูลเรียงลําดับเสร็จสิ้น. 2) เวลาในการสร้างภาพใหม่ ต่ํากว่า เหรียญ 10 บาท 3) Aอุตมาติกการแสดง ของ จานข้าม จานโคโรนาล, เส้นกระดานและ 3 มิติ ภาพ 4) จอ 3 มิติ: MIP และ VRT | ||
| ผลประกอบของโครงสร้าง | วงล้อทาง วงล้อหลัก | หมุนล้อทิศทาง 360 ° หมุนล้อหลัก ± 90° |
| C-arm | การหมุนโดยเครื่องยนต์รอบแกนแนวราบ: ±180° | |
| เครื่องเคลื่อนที่เคลื่อนที่ในวงโคจร: 190° | ||
| การหมุนรอบแกนตั้ง: ± 15 | ||
| การเคลื่อนไหวด้านหน้าและด้านหลังด้วยมอเตอร์: 200 มม. | ||
| เครื่องยนต์ขึ้นและลงของเสา: 400 มิลลิเมตร | ||
| SID:1025 มิลลิเมตร เปิด:825 มิลลิเมตร ความลึก Arc:810 มิลลิเมตร | ||
| ระยะไกล การดูแล ระบบ | 1) อุปกรณ์เสีย การประกอบ และการวิเคราะห์ 2) การทํางานไกล คู่มือและแก้ปัญหา 3) สถานงาน การปรับปรุงโปรแกรมอัตโนมัติ | |
| พลังงานไฟฟ้า | 220V ± 20V, 50Hz ± 1Hz | |
