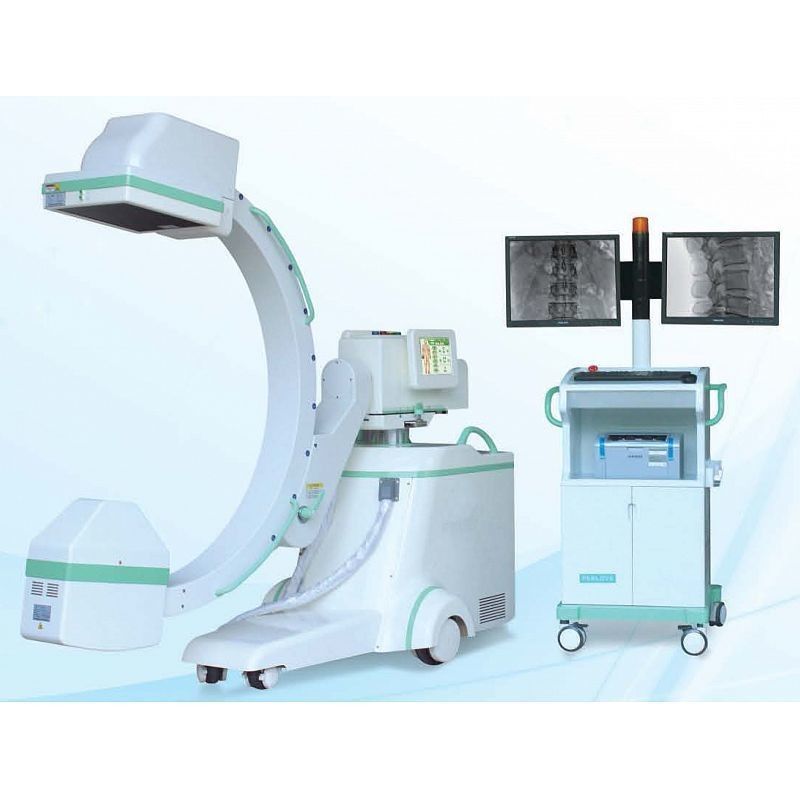

BR-CA1100ระบบมือถือ HF Digital C-arm (Flat Panel Detector)
ฉัน.การใช้งาน
เครื่องนี้ถูกนําไปใช้ในส่วนผ่าตัด, การผ่าตัดกระดูก, การผ่าตัดทางเดินปัสสาวะ, การผ่าตัดกระดูกสันหลัง, การผ่าตัดท้อง, การจัดการความเจ็บปวด, หัวใจ, การผ่าตัดทางเดินอาหาร,โรคสะเก็ดเงินและห้องผ่าตัด เป็นต้น.
II.การตั้งค่า
| ไม่ ไม่ | รายการ | จํานวน |
| 1 | Mกรอบของแขน C(สี่มิติเครื่องขับเคลื่อนมอเตอร์) | 1 |
| 2 | ความถี่สูง&โรงไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าghพลังงานของเครื่องปรับความถี่จําหน่าย | 1 |
| 3 | เครื่องตรวจจับแผ่นเรียบ | 1 |
| 4 | ภาพดิจิตอลระบบการประมวลผล | 1 |
| 5 | 21'2Mมอนิเตอร์ LCD การแพทย์ความละเอียดสูง | 2 |
| 6 | ผงเมล็ดหอมที่นําเข้า | 1 |
| 7 | คอลลิเมเตอร์ปรับไฟฟ้า | 1 |
| 8 | กราฟิกของมนุษย์LCDหน้าจอสัมผัส | 2 |
| 9 | เครื่องควบคุมปริมาตรด้วยมือ | 1 |
| 10 | เครื่องควบคุมมือสําหรับ Mechaการเคลื่อนไหว | 2 |
| 11 | ฟรีมเท้า | 2 |
| 12 | โปรแกรมขนส่งและแปรรูปภาพ | 1 |
III.รายละเอียด
| ประเภท | รายการ | เนื้อหาหลัก |
| ประสิทธิภาพไฟฟ้า | เครื่องผลิตรังสีเอ็กซ์ | พลังการออก:25กิโลวัตต์ ความถี่ของอินเวอร์เตอร์: 60kHz |
| ฟลอโรสโกปีต่อเนื่อง (อัตโนมัติ/มือ) | โลเตจท่อ:40kVรางวัล125kV การปรับต่อเนื่อง | |
| กระแสท่อ:0.3mAรางวัล5mA การปรับต่อเนื่อง | ||
| การใช้ฟลูโรสโครปี้อย่างเข้มข้น (อัตโนมัติ/คู่มือ) | โลเตจท่อ:40kVรางวัล125kV การปรับต่อเนื่อง กระแสท่อ:0.3mAรางวัล10mA การปรับต่อเนื่อง | |
| การตรวจฟลูโรสโกปี | โลเตจท่อ:40kVรางวัลการปรับต่อเนื่อง 125kV กระแสท่อ:0.3mAรางวัล100mA การปรับต่อเนื่อง ความถี่ของกระแทก:0.1-12.5กรอบ/sการปรับต่อเนื่อง | |
| รังสี | 40kVรางวัล125kV70-200mA 0.1-320mA | |
| ท่อรังสี | โฟกัสอะโนดหมุน | 0.6/1.3mm |
| ความจุทางความร้อนของอะโนด | 80kJ | |
| ความจุของหลอด | 1000kJ | |
| ระบบภาพ | เครื่องตรวจจับแผ่นเรียบ | แบบ: Thales Pixium Surgical 2630 |
| ขนาด: 28.7 * 26.5 ซม | ||
| พิกเซล: 1560*1440 | ||
| ขนาดพิกเซล: 184 ยูเรียม | ||
| สายสีเทาที่ออก: 16 บิต | ||
| มอนิเตอร์ | 21'2Mมอนิเตอร์ LCD การแพทย์ความละเอียดสูง | |
| ระบบประมวลภาพดิจิตอล | โมดูลการเก็บภาพ: Aจับภาพหนึ่งเฟรม การสกัดภาพเรียงลําดับ การส่ง Ethernet ความเร็วสูงสุด - การถ่ายทอดในเวลาจริง | |
| หน่วยประมวลภาพ: รูปภาพได้รับการรวบรวมหรือเก็บไว้ในโมดูลการประมวลภาพ: การติดป้าย, โซม, การวัด, การแสดงหน้าต่างย่อย, การเล่นต่อเนื่อง | ||
| โมดูลรายงาน: การปรับปรุงรูปแบบรายงาน ให้มีเนื้อหาที่หลากหลาย การเขียนรายงานที่ง่ายต่อผู้ใช้งาน การพิมพ์รายงาน | ||
| โมดูลพิมพ์ฟิล์ม: ติดตาม Dicom Medical ความสามารถในการทําลายและพิมพ์หนัง | ||
| ผลประกอบของโครงสร้าง | วงล้อทาง วงล้อหลัก | หมุนล้อทิศทาง 360 ° หมุนล้อหลัก ± 90° |
| C-arm | การหมุนโดยเครื่องยนต์รอบแกนแนวราบ: ±180° | |
| เครื่องยนต์ลื่นในวงโคจร: 120° | ||
| การหมุนรอบแกนตั้ง: ± 15 | ||
| การเคลื่อนไหวด้านหน้าและด้านหลังด้วยมอเตอร์: 200 มม. | ||
| เครื่องยนต์ขึ้นและลงของเสา: 400 มิลลิเมตร | ||
| SID:955-1155mm เปิด:744-944มม ความลึก Arc:826mm | ||
| พลังงานไฟฟ้า | 220V ± 20V, 50Hz ± 1Hz | |
